LED投光器 570W
独自に開発した高性能放熱システムによりLEDを高集積化し※、小口径光源で定格光束73,500lmの大光量で、300m以上先まで本・新聞などが読める明るさ5lx以上の高演色の明るい光が届く。
※特許・意匠登録済、他特許・意匠出願中

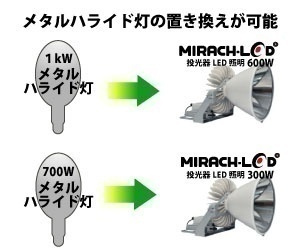

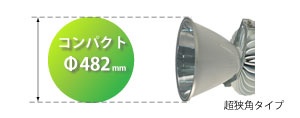

前面外形の最も大きい超狭角タイプでも、前面外径はΦ482と小型で、1kWメタルハライド灯投光器や既存のLED投光器の削減・置換え用として使用可能。固有エネルギー消費効率129ｌm/Wの省エネ設計で、1kWメタルハライド灯投光器と比較して56%の省エネを実現。
光源は60,000時間の長寿命設計でメンテナンスが容易。
演色性の高い光源でスボーツシーンに必要な照度ムラのない照明が実現可能。既存のLED投光器の耐環境温度、防塵・防水性能を大幅に上回る安心設計。LEDなので瞬時点灯・瞬時再点灯が可能。目的・用途に応じた配光や明るさの創出が可能。
- ●1,500W水銀灯投光器相当
- ●1,000Wメタルハライド灯投光器相当
| 項目 | 570Wタイプ仕様 | |||
|---|---|---|---|---|
| 形式（電源別置） | MBC3060N-L03/P10 （超狭角タイプ） |
MBC3060N-L05/P10 (狭角タイプ） |
MBC3060N-L09/P10 (中角タイプ） |
|
| 図面 | 詳細図面 | 詳細図面 | 詳細図面 | |
| 定格消費電力 （AC200V時の値） |
570W | |||
| 定格光束（器具光束） | 73,500lm | 73,100lm | 66,200lm | |
| 固有エネルギー消費効率 （AC200V時の値） |
129lm/W | 128lm/W | 116lm/W | |
| 光源色温度 | 5,000K相当（昼白色タイプ） | |||
| 平均演色性 | Ra80以上 | |||
| 配光角度（1/10ビーム角） | 27° | 53° | 91° | |
| 材質 | 器具 | アルミニウム合金 | ||
| 前面カバー | 強化ガラス | |||
| IP保護等級 | 器具 | IP65 | ||
| 電源 | IP67 | |||
| 寸法 | 器具 | W508×D509×H511ｍｍ | W508×D395×H488ｍｍ | |
| 電源 | W275×D144×H49ｍｍ | |||
| 重量 | 器具 | 18.2kg | 17.1kg | |
| 電源 | 3.5kg | |||
| 使用温度範囲 | 器具 | -20～50℃ | ||
| 電源 | -20～50℃ | |||
【共通仕様】
LEDモジュール寿命（設計値）：60,000時間 / 光源光束：79,800lm
電源電圧：AC108～305V / 電源周波数：47～63Hz /
耐雷サージ：コモンモード（ライン-アース）10KV・ノーマルモード（ライン-ライン）6KV
【オプション】
調光機能（Ｒ） / ケーブル長（Ｃ） / 耐重塩害塗装（Ａ０２）
LED投光器 285W
285W投光器は、さらに超省エネ、さらに耐高温性を追求。
固有エネルギー消費効率149lm/Wの世界最高クラスの省エネ性能。
メタルハライド灯より約70%の省電力(狭角タイプ)が可能。
自社製COB光源によるRa80以上の高演色性能。
新放熱システムにより70℃までの高温環境下での常時使用が可能。
- ●1,000W水銀灯投光器相当
- ●700Wメタルハライド灯投光器相当
| 項目 | 285Wタイプ仕様 | ||||
|---|---|---|---|---|---|
| 形式（電源別置） | MBC3030N-L03/P10 （超狭角タイプ） |
MBC3030N-L05/P10 （狭角タイプ） |
MBC3030N-L09/P10 （中角タイプ） |
MBC3030N-L15/P10 （広角タイプ） |
|
| 図面 | 詳細図面 | 詳細図面 | 詳細図面 | 詳細図面 | |
| 定格消費電力 （AC200V時の値） |
285W | ||||
| 定格光束（器具光束） | 42,500lm | 42,200lm | 38,200lm | 37,300lm | |
| 固有エネルギー消費効率 （AC200V時の値） |
149lm/W | 148lm/W | 134lm/W | 131lm/W | |
| 光源色温度 | 5,000K相当（昼白色タイプ） | ||||
| 平均演色性 | Ra80以上 | ||||
| 配光角度（1/10ビーム角） | 27° | 53° | 91° | 145° | |
| 材質 | 器具 | アルミニウム合金 | |||
| 前面カバー | 強化ガラス | ||||
| IP保護等級 | 器具 | IP65 | |||
| 電源 | IP67 | ||||
| 寸法 | 器具 | W508×D509×H511ｍｍ | W508×D395×H488ｍｍ | W508×D313×H488ｍｍ | |
| 電源 | W251×D98×H45ｍｍ | ||||
| 重量 | 器具 | 18.2kg | 17.1kg | 16.5kg | |
| 電源 | 1.9kg | ||||
| 使用温度範囲 | 器具 | -20～70℃ | |||
| 電源 | -20～50℃ | ||||
【共通仕様】
LEDモジュール寿命（設計値）：60,000時間 / 光源光束：46,100lm
電源電圧：AC108～305V / 電源周波数：47～63Hz /
耐雷サージ：コモンモード（ライン-アース）10KV・ノーマルモード（ライン-ライン）6KV
【オプション】
調光機能（R） / ケーブル長（C） / 耐重塩害塗装（A02）
小型軽量投光器 285W
独自に開発した高性能放熱システムによりLEDを高集積化し、285W小型投光器は定格光束41,700lm、200m以上先まで新聞記事が読める明るさ5lx以上の高演色の明るい光が届く。
前面外形の最も大きい超狭角タイプでも、前面外径はΦ482と小型で、1kWメタルハライド灯投光器や既存のLED投光器の削減・置換え用として使用可能。
演色性の高い光源でスボーツシーンに必要な照度ムラのない照明が実現可能。既存のLED投光器の耐環境温度、防塵・防水性能を大幅に上回る安心設計。LEDなので瞬時点灯・瞬時再点灯が可能。目的・用途に応じた配光や明るさの創出が可能。
固有エネルギー消費効率146lm/Wの世界最高クラスの省エネ性能。1kWメタルハライド灯投光器より62%の省電力が可能。
- ●1,000W水銀灯投光器相当
- ●700Wメタルハライド灯投光器相当
| 項目 | 285Wタイプ仕様 | ||||
|---|---|---|---|---|---|
| 形式（電源別置） | MDC3030N-L03/P10 (超狭角タイプ) |
MDC3030N-L05/P10 (狭角タイプ） |
MDC3030N-L09/P10 (中角タイプ） |
MDC3030N-L15/P10 (広角タイプ） |
|
| 図面 | 詳細図面 | 詳細図面 | 詳細図面 | 詳細図面 | |
| 定格消費電力 （AC200V時の値） |
285W | ||||
| 定格光束（器具光束） | 41,700lm | 41,400lm | 37,500lm | 36,600lm | |
| 固有エネルギー消費効率 （AC200V時の値） |
146lm/W | 145lm/W | 132lm/W | 128lm/W | |
| 光源色温度 | 5,000K相当（昼白色タイプ） | ||||
| 平均演色性 | Ra80以上 | ||||
| 配光角度（1/10ビーム角） | 27° | 53° | 91° | 145° | |
| 材質 | 器具 | アルミニウム合金 | |||
| 前面カバー | 強化ガラス | ||||
| IP保護等級 | 器具 | IP65 | |||
| 電源 | IP67 | ||||
| 寸法 | 器具 | W482×D561×H482ｍｍ | W371×D447×H381ｍｍ | W371×D365×H381ｍｍ | |
| 電源 | W251×D98×H45ｍｍ | ||||
| 重量 | 器具 | 7.7kg | 6.5kg | 6.0kg | |
| 電源 | 1.9kg | ||||
| 使用温度範囲 | 器具 | -20～60℃ | |||
| 電源 | -20～50℃ | ||||
【共通仕様】
LEDモジュール寿命（設計値）：60,000時間 / 光源光束：45,200lm
電源電圧：AC108～305V / 電源周波数：47～63Hz /
耐雷サージ：コモンモード（ライン-アース）10KV・ノーマルモード（ライン-ライン）6KV
【オプション】
調光機能（R） / ケーブル長（C） / 耐重塩害塗装（A02）
お問い合わせ
製造事業本部 計器・産業事業部 産業システム部
TEL 050-8802-3090
