みせ番げんた君システム
特長
- 100箇所までの事業所を一元管理
管理パソコンで、100箇所までの事業所のエネルギー使用状況を一元管理できるので、個別事業所でのエネルギー管理業務の省力化が図れます。 - 原単位による事業所の状況比較
各事業所の設備ごとのエネルギー使用状況の見える化により、原単位の良い事業所の省エネ施策の水平展開や、悪い事業所の原因解明など、迅速かつ効果的に、省コストや省CO2が実現できます。 - 改正省エネ法への対応
改正省エネ法に対応した日報・月報・年報の作成が容易にできるため、エネルギー管理企画推進者が行う定期報告書や中長期計画書の作成作業を支援します。 - デマンド監視機能
当社のデマンド監視装置である「デマ番」と同じ、デマンド監視機能を、装備しており、契約電力の管理を全ての事業所で行えると共に、管理パソコンでデマンドの一括管理ができます
システム構成
機能説明
管理パソコンにて各事業所の電力デマンド監視や、電力消費量の把握・比較を容易に行えるシステムです。事業所には、デマンド監視やデータを蓄積するMMサーバと、1台で電灯系統や動力系統毎に5回路まで計測可能な電力量センサーを設置します。管理パソコンと事業所のMMサーバとは、社内LANやインターネットVPNなどで接続します。
| 装置 | 項目 | 仕様 | ||
|---|---|---|---|---|
| 管理パソコン | 管理事業所数 | 最大100台 | ||
| データ保存 | 3年分 | |||
| MMサーバ （詳細仕様） |
受電電力量パルス | 1回路 | ||
| 最大パルス周期 | 25.2msec | |||
| パルス定数範囲 | 1～99999Pulse/kWh | |||
| デマンド監視 | 3段階による予測警報監視 | |||
| 電力量センサー | 最大2台接続可能 | |||
| 電力量センサー （詳細仕様） |
回路種別 | 単相2線、単相3線、三相3線 | ||
| 測定回路数 | 5回路（電圧信号共通） | |||
| 瞬時値計測 | 電圧（実効値）、電流（実効値）、有効電力、無効電力、皮相電力、力率、ライン周波数 | |||
| 電力量計測 | 有効電力量（消費及び回生） 無効電力量（遅れ及び進み） |
|||
| 電圧入力定格 | AC100V/110V/200V/220V | |||
| 電流入力定格 | 100A/300A | |||
| 測定精度 | 2.5%fs | |||
管理パソコン画面例
原単位グラフ

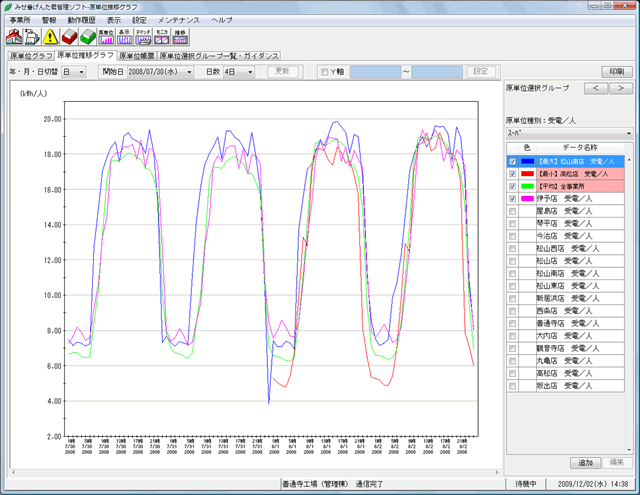

原単位推移グラフ
デマンドモニタ
デマンド推移グラフ
※各画像をクリックすると拡大されます。
