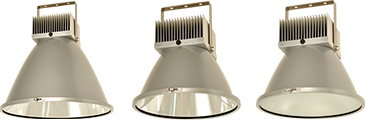

LED高天井照明 570W
独自に開発した高性能放熱システムによりLEDを高集積化し※、小口径光源でRa80以上の高演色を実現した定格光束73,100lm(狭角タイプ)など世界最高レベルの大光量を達成。
※特許・意匠登録済、他特許・意匠出願中
1kWメタルハライド灯や既存のLED高天井照明の削減・置換え用として使用可能。従来のLED高天井用照明に比べ固有エネルギー消費効率が高く、明るさも遠くまで届くので、設置数の削減が可能となり、1kWメタルハライド灯と比べると57%の省エネ(中角タイプ)を実現。
光源は60,000時間の長寿命設計。
中角から超狭角まで均一性のよい照明が余裕を持って実現可能。既存LED照明では、困難であった約50℃の高温環境下での使用が可能。作業場所に応じた配光タイプを選ぶことにより、作業環境に適した明るさの創出が可能。
- ●1,500W水銀灯投光器相当
- ●1,000Wメタルハライド灯投光器相当
項目 | 570Wタイプ仕様 | |||
---|---|---|---|---|
形式(電源別置) | MAC3060N-L04/P10 (中角タイプ) |
MAC3060N-L03/P10 (狭角タイプ) |
MAC3060N-L02/P10 (超狭角タイプ) |
|
図面 | 詳細図面 | 詳細図面 | 詳細図面 | |
定格消費電力 (AC200V時の値) |
570W | |||
定格光束(器具光束) | 66,200lm | 73,100lm | 73,500lm | |
固有エネルギー消費効率 (AC200V時の値) |
116lm/W | 128lm/W | 129lm/W | |
光源色温度 | 5,000K相当(昼白色タイプ) | |||
平均演色性 | Ra80以上 | |||
配光角度(1/2ビーム角) | 35° | 27° | 15° | |
材質 | 器具 | アルミニウム合金 | ||
前面カバー | 強化ガラス | |||
IP保護等級 | 器具 | IP65 | ||
電源 | IP67 | |||
寸法 | 器具 | Φ433×H543mm | Φ482×H658mm | |
電源 | W275×D144×H49mm | |||
重量 | 器具 | 13.3kg | 14.5kg | |
電源 | 3.5kg | |||
使用温度範囲 | 器具 | -20~50℃ | ||
電源 | -20~50℃ |
【共通仕様】
LEDモジュール寿命(設計値):60,000時間 / 光源光束:79,800lm
電源電圧:AC108~305V / 電源周波数:47~63Hz /
耐雷サージ:コモンモード(ライン-アース)10KV・ノーマルモード(ライン-ライン)6KV
【オプション】
調光機能(R) / ケーブル長(C) / 耐重塩害塗装(A02)
LED高天井照明285W
285W高天井照明は、さらに超省エネ、さらに耐高温性を追求。
固有エネルギー消費効率149lm/Wの世界最高クラスの省エネ性能。メタルハライド灯より約62%の省電力(中角タイプ)が可能。
自社製COB光源によるRa80以上の高演色性能。
新放熱システムにより70℃までの高温環境下での常時使用が可能。
- ●1,000W水銀灯投光器相当
- ●700Wメタルハライド灯投光器相当
項目 | 285Wタイプ仕様 | ||||
---|---|---|---|---|---|
形式(電源別置) | MAC3030N-L08/P10 (広角タイプ) |
MAC3030N-L04/P10 (中角タイプ) |
MAC3030N-L03/P10 (狭角タイプ) |

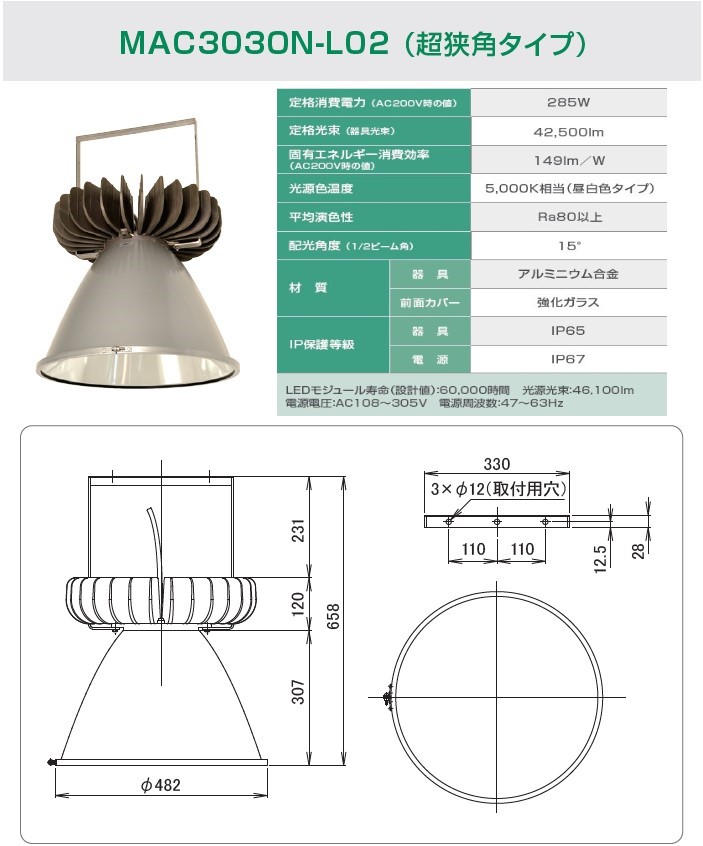

MAC3030N-L02/P10 (超狭角タイプ) |
|
図面 | 詳細図面 | 詳細図面 | 詳細図面 | 詳細図面 | |
定格消費電力 (AC200V時の値) |
285W | ||||
定格光束(器具光束) | 37,300lm | 38,200lm | 42,200lm | 42,500lm | |
固有エネルギー消費効率 (AC200V時の値) |
131lm/W | 134lm/W | 148lm/W | 149lm/W | |
光源色温度 | 5,000K相当(昼白色タイプ) | ||||
平均演色性 | Ra80以上 | ||||
配光角度(1/2ビーム角) | 83° | 35° | 27° | 15° | |
材質 | 器具 | アルミニウム合金 | |||
前面カバー | 強化ガラス | ||||
IP保護等級 | 器具 | IP65 | |||
電源 | IP67 | ||||
寸法 | 器具 | Φ433×H462mm | Φ433×H543mm | Φ482×H658mm | |
電源 | W251×D98×H45mm | ||||
重量 | 器具 | 12.8kg | 13.3kg | 14.5kg | |
電源 | 1.9kg | ||||
使用温度範囲 | 器具 | -20~70℃ | |||
電源 | -20~50℃ |
【共通仕様】
LEDモジュール寿命(設計値):60,000時間 / 光源光束:46,100lm
電源電圧:AC108~305V / 電源周波数:47~63Hz /
耐雷サージ:コモンモード(ライン-アース)10KV・ノーマルモード(ライン-ライン)6KV
【オプション】
調光機能(R) / ケーブル長(C) / 耐重塩害塗装(A02)
小型軽量高天井照明285W
285W小型高天井照明は、超省エネ、耐高温性、小型軽量を追求。
固有エネルギー消費効率146lm/Wの世界最高クラスの省エネ性能。メタルハライド灯より約65%の省電力(中角タイプ)が可能。
自社製COB光源によるRa80以上の高演色性能。
櫛形放熱システムにより60℃までの高温環境下での常時使用が可能。
- ●1,000W水銀灯投光器相当
- ●700Wメタルハライド灯投光器相当
項目 | 285Wタイプ仕様 | ||||
---|---|---|---|---|---|
形式(電源別置) | MCC3030N-L08/P10 (広角タイプ) |
MCC3030N-L04/P10 (中角タイプ) |
MCC3030N-L03/P10 (狭角タイプ) |
MCC3030N-L02/P10 (超狭角タイプ) |
|
図面 | 詳細図面 | 詳細図面 | 詳細図面 | 詳細図面 | |
定格消費電力 (AC200V時の値) |
285W | ||||
定格光束(器具光束) | 36,600lm | 37,500lm | 41,400lm | 41,700lm | |
固有エネルギー消費効率 (AC200V時の値) |
128lm/W | 132lm/W | 145lm/W | 146lm/W | |
光源色温度 | 5,000K相当(昼白色タイプ) | ||||
平均演色性 | Ra80以上 | ||||
配光角度(1/2ビーム角) | 83° | 35° | 27° | 15° | |
材質 | 器具 | アルミニウム合金 | |||
前面カバー | 強化ガラス | ||||
IP保護等級 | 器具 | IP65 | |||
電源 | IP67 | ||||
寸法 | 器具 | Φ371×H297mm | Φ371×H378mm | Φ482×H493mm | |
電源 | W251×D98×H45mm | ||||
重量 | 器具 | 5.3kg | 5.8kg | 7.0kg | |
電源 | 1.9kg | ||||
使用温度範囲 | 器具 | -20~60℃ | |||
電源 | -20~50℃ |
【共通仕様】
LEDモジュール寿命(設計値):60,000時間 / 光源光束:45,200lm
電源電圧:AC108~305V / 電源周波数:47~63Hz /
耐雷サージ:コモンモード(ライン-アース)10KV・ノーマルモード(ライン-ライン)6KV
【オプション】
調光機能(R) / ケーブル長(C) / 耐重塩害塗装(A02)
